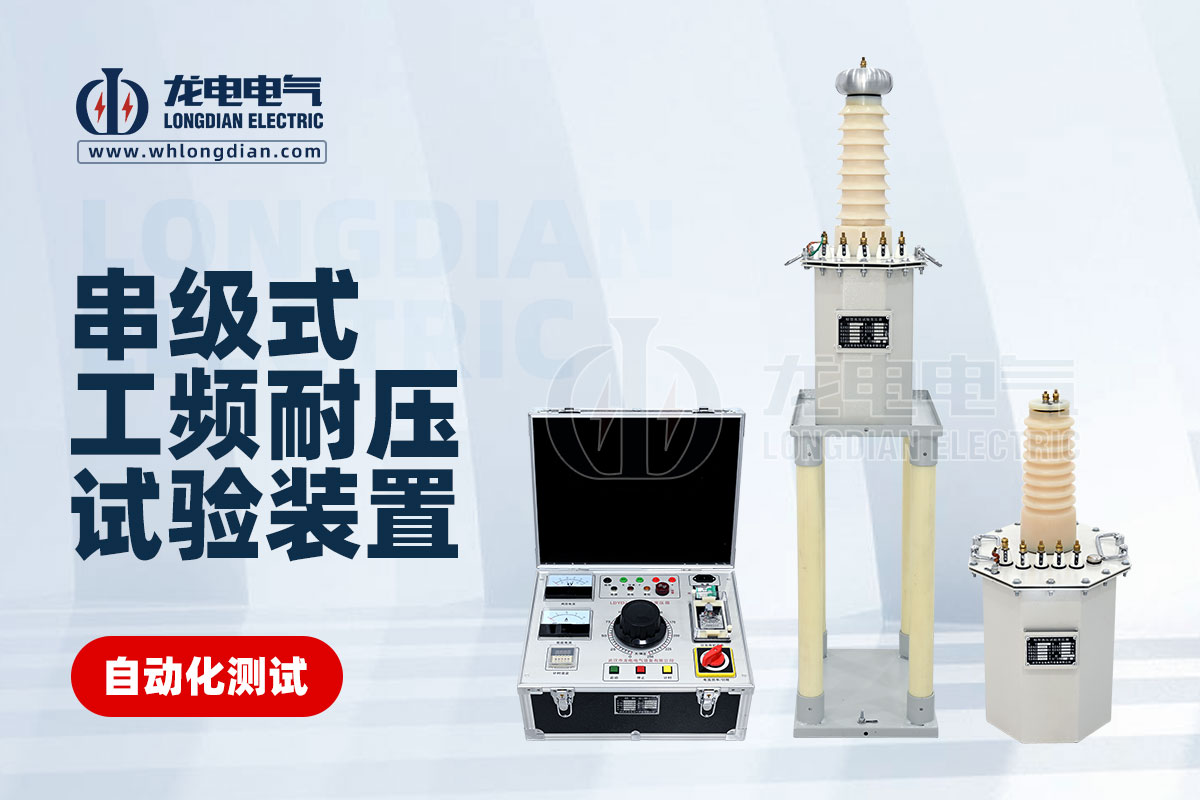

串級式工頻耐壓試驗裝置的結構特點主要體現在其能夠產生高電壓的獨特設計上。

① 多個試驗變壓器的串聯

◆ 核心結構： 該裝置的核心是多個試驗變壓器首尾相連，形成一個串聯電路。

◆ 電壓疊加： 每個變壓器都將輸入電壓升高一個比例，串聯后，這些升高的電壓疊加起來，從而獲得更高的輸出電壓。

② 絕緣結構

◆ 加強絕緣： 由于裝置工作電壓很高，因此對各部件的絕緣性能要求極高。

◆ 絕緣材料： 采用高強度的絕緣材料，如特種絕緣紙、環氧樹脂等，來確保裝置的絕緣可靠性。

◆ 絕緣距離： 各部件之間的絕緣距離要足夠大，以防止發生閃絡或擊穿。

③ 冷卻系統

◆ 強制風冷或油浸冷卻： 為了防止變壓器過熱，通常采用強制風冷或油浸冷卻的方式。

◆ 散熱裝置： 裝有高效的散熱裝置，如風扇、散熱器等，以確保裝置的正常運行。

④ 控制系統

◆ 電壓調節： 配備精密的電壓調節裝置，可以對輸出電壓進行精確控制。

◆ 保護功能： 具有過壓、過流、過熱等多種保護功能，確保試驗的安全進行。

◆ 測量儀表： 配備高精度電壓、電流測量儀表，用于監測試驗過程中的各項參數。

⑤ 接地系統

◆ 完善的接地： 為了防止漏電和觸電事故，裝置必須具有完善的接地系統。

◆ 接地電阻： 接地電阻應符合相關標準的要求，以確保人員和設備的安全。

⑥ 屏蔽裝置

◆ 電磁屏蔽： 為了減少外部電磁干擾對試驗結果的影響，裝置通常采用金屬屏蔽罩或屏蔽線。

⑦ 移動性

◆ 便攜式或固定式： 根據試驗需求，裝置可以設計成便攜式或固定式。便攜式裝置通常體積較小，重量較輕，方便移動；固定式裝置則結構更加堅固，適用于大型試驗。

⑧ 輔助設備

◆ 高壓引線： 用于連接試驗變壓器和被試品。

◆ 控制臺： 用于操作和監控試驗過程。

串級式工頻耐壓試驗裝置的結構特點主要體現在以下幾個方面：高電壓、高絕緣、精密控制、安全保護、靈活配置。這些特點使得該裝置能夠滿足各種高壓設備的絕緣強度試驗需求。
